Чертежи скрипок, виолончелей и др.

[artioms]

Коллеги,

столкнулся с необходимостью полноформатных чертежей виолончели, и понял, что с этим проблемы. Мне позарез сейчас нужна виолончель. Кто может помочь - отблагодарю, у меня есть чертежи известных скрипок и т.д.

[vytas]

Знаю пока только один источник :( ...http://www.orpheusmusicshop.com/category-31.html

[murom]

На компе можно увеличить все эти чертежи до нужного размера. А вот как будете потом распечатывать - это уже другой вопрос.
pietro-rogeri_cello_1717


guadagnini_cello_1777


gofriller_cello_1693


brothers_amati_cello_1600

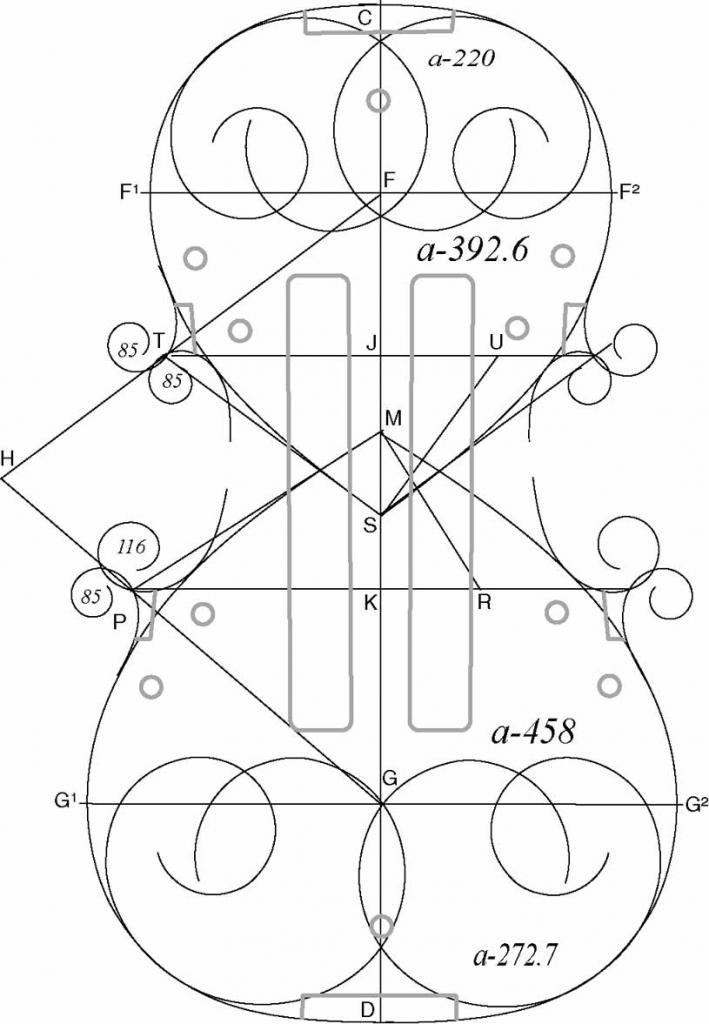

A.Stradivari's pattern for the 'Duport' cello.


The fifths of the cello belly.

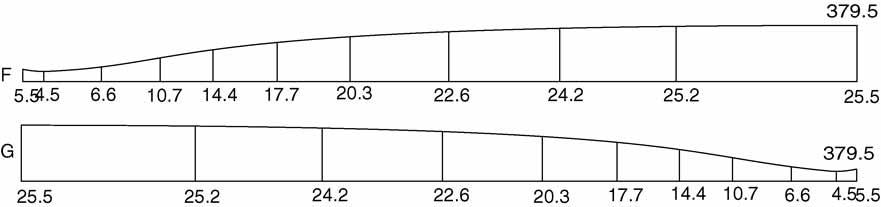

The longitudinal section of the cello belly.

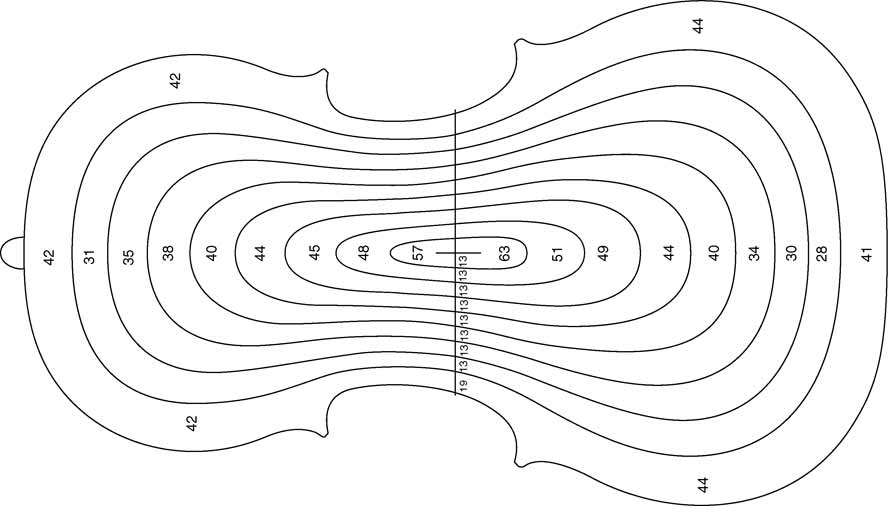

The topographical diagram of the cello belly.


Combining the topographical diagram of the cello belly with the sixths.


The fifths of the cello back.


The longitudinal section of the cello back.


The topographical diagram of the cello back.


Combining the topographical diagram of the cello back with the sixths.

[artioms]

спасибо за информацию. Мне однако нужны все чертежи - головы, квинты кривизны, фотографии и тд. Просто напросто расчудесный магазин журнала страд не очень хочет контактировать с какими-то пигмеями из Украины, да и наверняка России тоже. Многочисленные запросы по имейлу на предмет постеров просто заканчивались молчанием. Но когда позвонил мой товарищ из США, они прекрасно все выслали на мой киевский адрес. Сейчас я прибегну к тому же способу наверное.

[artdog]

я решил не копировать в чистую инструменты великих. но отталкиваться от них конечно . очень хотелось бы иметь точный чертеж патрона Гварнери например. если конечно не жалко и есть в наличии , буду благодарен
речь о скрипке и альте

[jewgenys]

я решил не копировать в чистую инструменты великих. но отталкиваться от них конечно . очень хотелось бы иметь точный чертеж патрона Гварнери например. если конечно не жалко и есть в наличии , буду благодарен
речь о скрипке и альте

Можно сделать так - Фотографию скрипки распечатайте в натуральную величину ( естественно без шеи) , отсчитайте ширину края + толщину обечайки и будет вам патрон

[jewgenys]

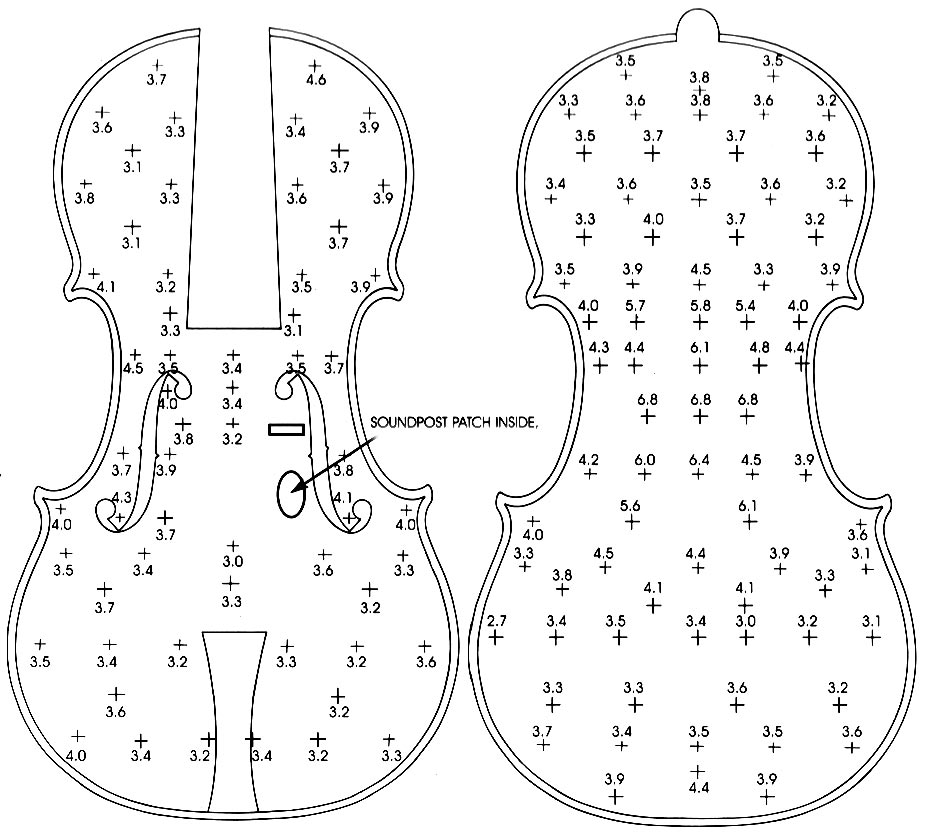

У меня есть размеры, толщины и пр. guarneri "violon du diablo" , если на днях отсканирую ( у меня сканера нет ) то выложу

[artdog]

У меня есть размеры, толщины и пр. guarneri "violon du diablo" , если на днях отсканирую ( у меня сканера нет ) то выложу

буду очень благодарен. единственное что у меня есть это отрисованный в автокаде чертеж патрона Страда "G" через неделю ожидаю посылку с деревом от отца и его шаблон на альт по форме Г Сало . без верхних углов. только скорректированный им. заужена талия и верхний барабан. тоже готов поделиться если кого то заинтересует

[murom]

я решил не копировать в чистую инструменты великих. но отталкиваться от них конечно . очень хотелось бы иметь точный чертеж патрона Гварнери например. если конечно не жалко и есть в наличии , буду благодарен
речь о скрипке и альте

Чтобы чертить скрипки в итальянском стиле, нужно знать их методику, тогда с одной стороны, скрипки будут индивидуальны, а с другой - походить на итальянцев. Предлагаю две свои статьи: первая - это анализ геометрии
Геометрия скрипки
и вторая, как предположительно (по моей версии) это делал Страдивари:
Реконструкция страдивариевского метода построения скрипки

[artdog]

Чтобы чертить скрипки в итальянском стиле, нужно знать их методику, тогда с одной стороны, скрипки будут индивидуальны, а с другой - походить на итальянцев. Предлагаю две свои статьи: первая - это анализ геометрии
Геометрия скрипки
и вторая, как предположительно (по моей версии) это делал Страдивари:
Реконструкция страдивариевского метода построения скрипки

эти статьи я перечитал раз пять))))) очень многое из них черпнул. спасибо !
с пониманием золотого сечения композиции и объемного мышления вроде пока у меня в порядке все по роду своего призвания. но для анализа хотелось бы иметь что то точное . я первый инструмент сам отрисовал и внес свои субъективные корректировки. так же поступлю в следующий раз с другим чертежом .
